Le telecamere per il riconoscimento automatico dei segnali stradali richiedono specifiche caratteristiche ottiche. Il controllo in linea di ogni singolo componente garantisce il rispetto di tutte le specifiche richieste.
Questo caso studio descrive l’impiego del sistema Polispec Lite per la misura in linea della trasmittanza delle finestre ottiche destinate alle telecamere impiegate nei sistemi avanzati di assistenza alla guida (ADAS).
I rivestimenti applicati a queste superfici devono garantire specifiche caratteristiche di trasmittanza a determinate lunghezze d’onda per assicurare prestazioni ottimali in qualsiasi condizione di illuminazione. Il sistema esegue automaticamente la misura durante la produzione, identificando ed eliminando i componenti non conformi alle specifiche ottiche richieste.
Controllo automatico della trasmittanza con Polispec LITE per garantire le prestazioni dei sistemi ADAS.

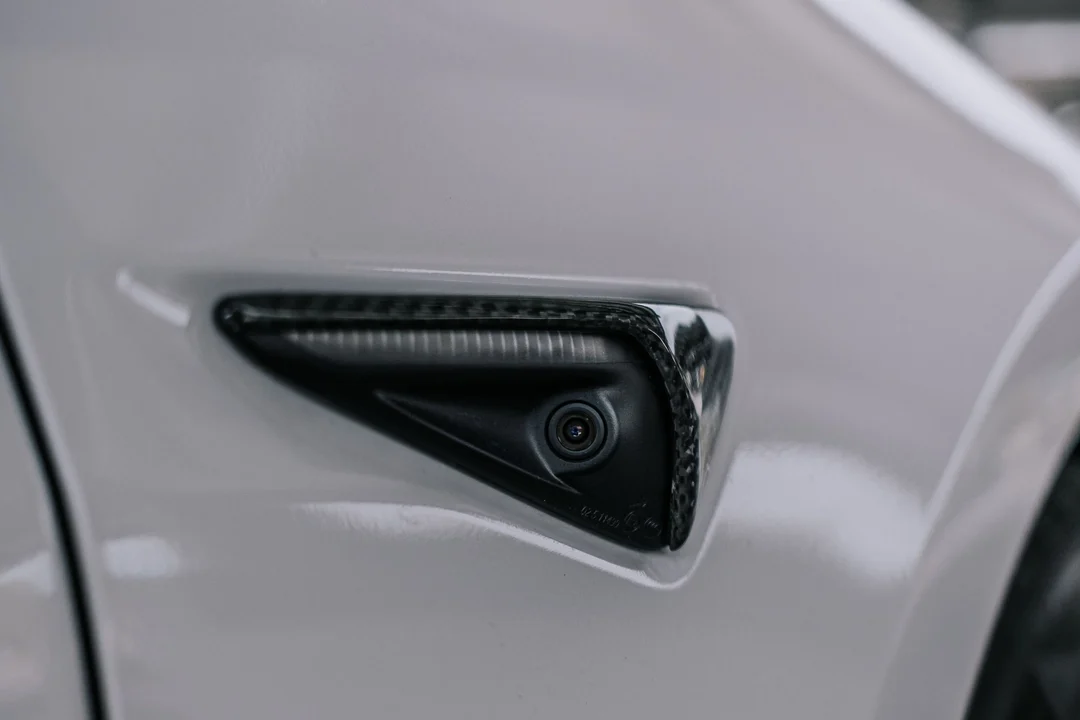

Nei sistemi avanzati di assistenza alla guida (ADAS), le telecamere dedicate al riconoscimento automatico della segnaletica stradale svolgono un ruolo fondamentale. Per garantire immagini affidabili in presenza sia di luce diretta sia di illuminazione diffusa, tali telecamere sono protette da finestre ottiche rivestite con coating ad alte prestazioni.
Questi rivestimenti devono rispettare rigorosi requisiti ottici, garantendo una trasmittanza minima dell’80% a specifiche lunghezze d’onda. In assenza di un sistema di controllo qualità in linea, la verifica di ogni componente richiederebbe misure manuali lente, costose e soggette a errori.
Per automatizzare il processo è stato implementato il sistema Polispec Lite, che misura la trasmittanza di ogni finestra ottica direttamente sulla linea di produzione, assicurando un controllo continuo e consentendo il passaggio alle fasi successive esclusivamente dei componenti conformi alle specifiche.
Obiettivi pratici
- Misurare automaticamente la trasmittanza delle finestre ottiche direttamente sulla linea di produzione.
- Verificare che ogni componente soddisfi le specifiche ottiche previste dal progetto.
- Identificare ed eliminare automaticamente i componenti non conformi ai requisiti di trasmittanza.
Metodo

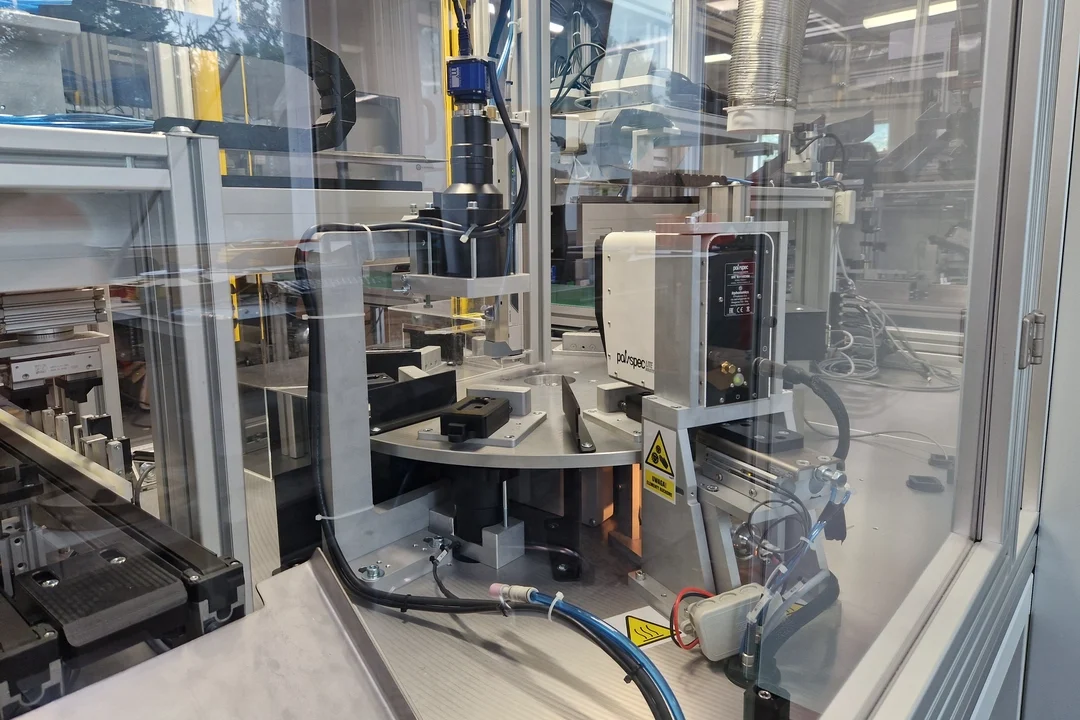

Il sistema Polispec Lite è installato direttamente sulla linea di produzione ed esegue la misura della trasmittanza mediante un sistema ottico progettato in funzione dell’area di ispezione, senza alcun contatto con il componente.
Ogni finestra ottica viene analizzata automaticamente e la trasmittanza viene determinata alle lunghezze d’onda di interesse. I componenti che non raggiungono il valore minimo richiesto vengono immediatamente identificati ed esclusi dal processo produttivo.
Applicazione del rivestimento
Alle finestre ottiche viene applicato un coating progettato per garantire le caratteristiche di trasmittanza richieste.
Misura in linea
Durante l’avanzamento sulla linea di produzione, il sistema Polispec Lite misura automaticamente la trasmittanza di ogni componente alle lunghezze d’onda specificate.
Controllo qualità
Le finestre ottiche che presentano valori di trasmittanza inferiori alle specifiche vengono automaticamente scartate, assicurando che solo i componenti conformi proseguano nel processo produttivo.
L’implementazione del sistema Polispec LITE ha consentito all’azienda di:
- Automatizzare la misura della trasmittanza con elevata precisione, riducendo la necessità di controlli manuali.
- Migliorare il controllo qualità, garantendo che soltanto le finestre ottiche conformi alle specifiche raggiungano le successive fasi di produzione.
- Aumentare l’efficienza produttiva, riducendo i tempi dedicati alle attività di ispezione.
Grazie alla disponibilità dei dati in tempo reale, il sistema permette di prendere decisioni immediate sul singolo componente, migliorando la qualità, la ripetibilità del processo e l’affidabilità dei sistemi ADAS.
Il sistema Polispec LITE si è dimostrato uno strumento essenziale per automatizzare il controllo qualità dei rivestimenti applicati alle finestre ottiche utilizzate nelle telecamere dei sistemi ADAS.
La possibilità di misurare in linea la trasmittanza di ogni componente consente di verificare con precisione il rispetto delle specifiche ottiche richieste, eliminando le misure manuali e migliorando l’efficienza del processo produttivo.
Il controllo automatico garantisce che ogni finestra ottica soddisfi i requisiti prestazionali necessari al corretto funzionamento dei sistemi di assistenza alla guida, contribuendo ad aumentare la qualità e l’affidabilità del prodotto finale.
